zusammengetragen von: Jürgen Tiedmann

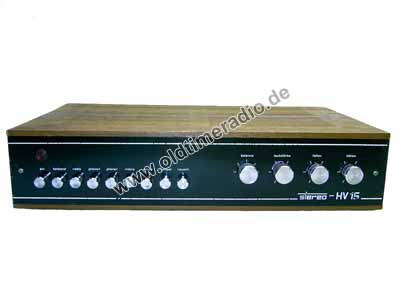

NF - Verstärker PGH Fernseh-Radio Berlin
stereo     HV 15
Hersteller:   PGH Fernseh-Radio Berlin


Baujahr: 1971/72
B x H x T (mm): 430 x 95 x 250
Gewicht (kg): 5,8
Gerätenummer: 6610
Originalpreis: 775,00 M
Spannungsversorgung: 220 V ~
Gehäuse: Holz
Transistoren: 20: 4 x ASZ 1015, 2 x BC 179, 8 x GC 116, 4 x GC 301, 2 x SF 123

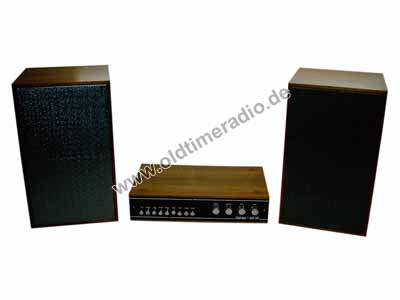

Zubehör: Kompaktboxen, Tuner HV 15
NF-Stereo-Verstärker 2 x 15 VA Sinus, 4 Ω, 25 - 16.000 Hz ±1 db, Klirrfaktor <1 %. 5 Eingänge mit Drucktasten und DIN-Buchsen.
Schaltplan zu diesem Gerät
Letzte Änderung dieser Seite: 21.08.2022
