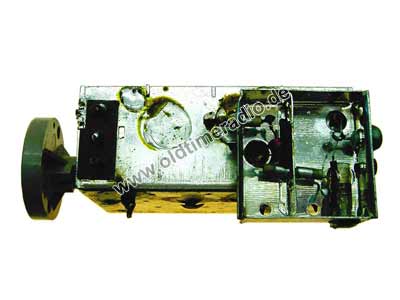

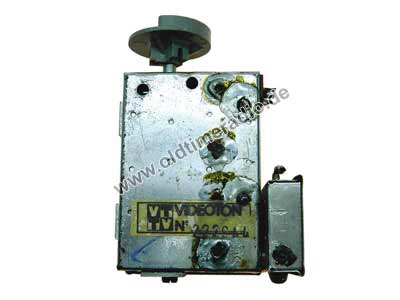

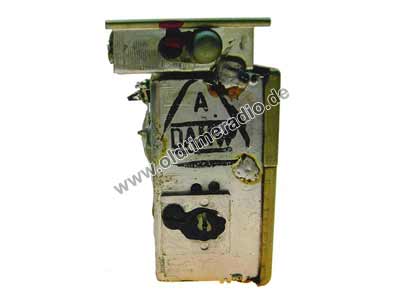

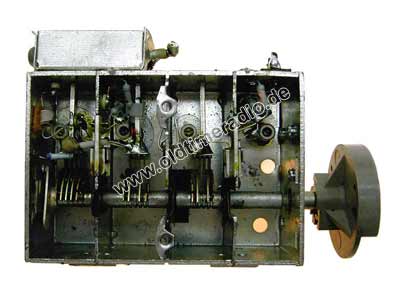

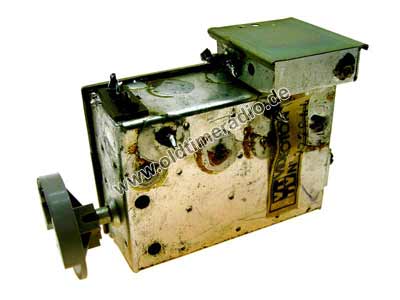

Tuner Videoton
UHF-Tuner     Videoton
Hersteller:   Videoton

Baujahr: 1969
B x H x T (mm): 74 x 45 x 112
Gewicht (kg): 0,35
Gerätenummer: 222944
Originalpreis: unbekannt
Spannungsversorgung: extern 12 V =
Gehäuse: Metall
Transistoren: 2 x AF 139
Wellenbereiche: UHF Band IV (Kanal 21 ... 39)
Konvertierungsfrequenz: 58 MHz
Umsetzung der UHF-Frequenzen des Bandes IV (Kanal 21....39) auf VHF Kanal 3, alternativ auf K2 oder K4. Eingang 75 Ω unsymmetrisch, Ausgang 240 Ω symmetrisch. Dieser Tuner wurde im UHF-Konverter II verwendet.
Letzte Änderung dieser Seite: 03.10.2022
