Tuner VEB Stern-Radio Rochlitz/Sa
UKW-Tuner     1131.053-01100
Hersteller:   VEB Stern-Radio Rochlitz/Sa


Baujahr: 1962
B x H x T (mm): 90 x 85 x 95
Gewicht (kg): 0,20
Gerätenummer: 26313 (709)
Originalpreis: unbekannt
Spannungsversorgung: extern
Gehäuse: ohne
Röhren: 1: ECC 85
Empfangsprinzip: Superhet
Anzahl Kreise: 5 FM
Wellenbereiche: UKW Band II: 87 ... 100 MHz
ZF: 10,7 MHz

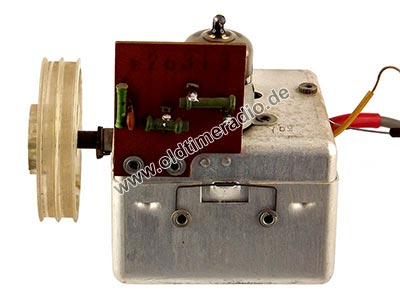

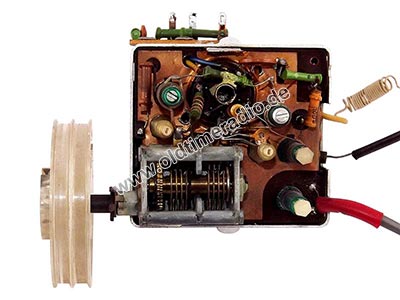

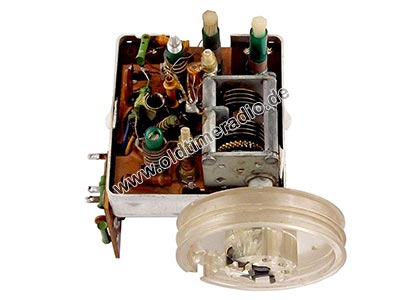

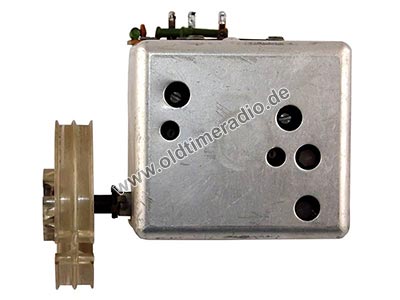

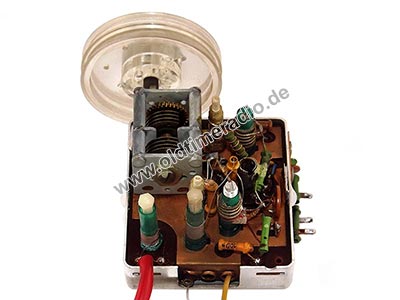

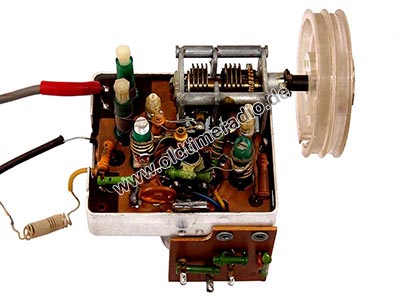

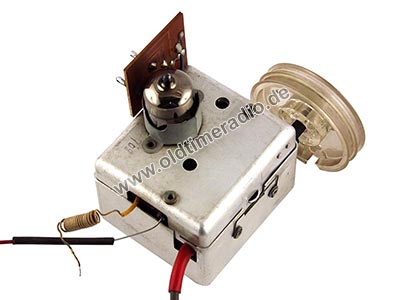

UKW-Mischteil (Tuner) mit 2-fach Drehkondensator-Abstimmung.
Eingebaut im Oberon 1131.053 "modern".
Schaltplan zu diesem Modell
