Radio

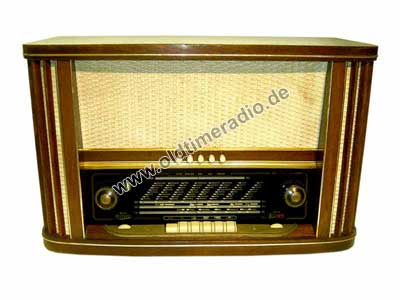

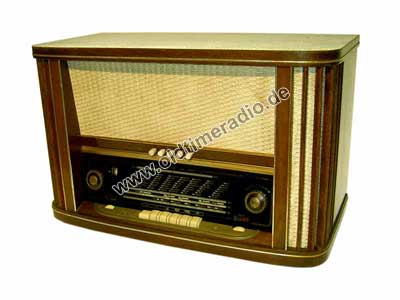

Gerufon Radio Walter Velten KG
Ultra Exquisit 57 W
Hersteller:   Gerufon Radio Walter Velten KG


Baujahr: 1957
B x H x T (mm): 695 x 435 x 348
Gewicht (kg): ca. 23,0
Gerätenummer: 23884
Originalpreis: 825,00 DM
Spannungsversorgung: Netz 110, 127, 220 V ~
Gehäuse: Holz
Röhren: 11: ECC 85, 2 x EF 89, EF 80, EM 80, EAA 91, ECH 81, EBF 80, EF 86, EL 84, EZ 80
Lautsprecher: 4: 1 x Type 25/6, 2 x Typ P 95/155-13, 1 x unbekannt
Empfangsprinzip: Superhet
Anzahl Kreise: 8 AM, 11 FM

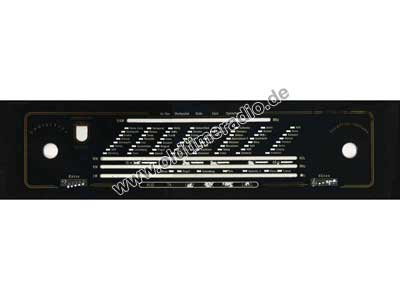

Wellenbereiche: LW (145 ... 350 kHz), MW (517 ... 1620 kHz), KW (5,9 ... 19 MHz), UKW (87 ... 100 MHz)
ZF: 468 kHz, 10,7 MHz

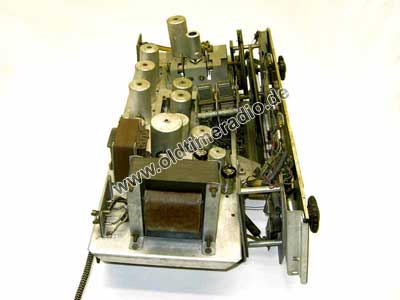

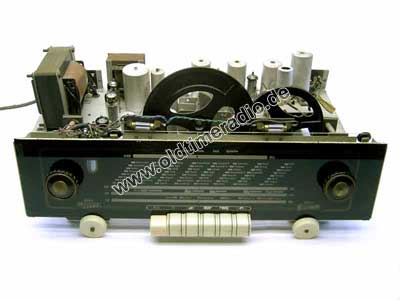

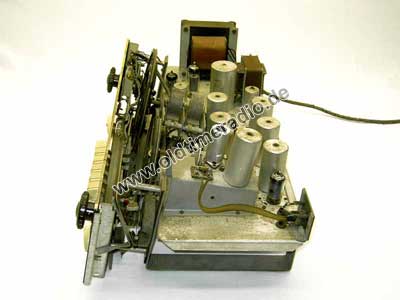

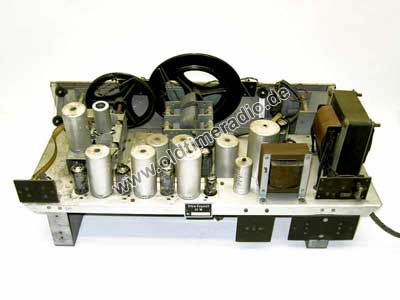

Ein sogenannter Großsuper mit 4 L-Ton. Sehr interessanter Antrieb: durch Betätigung des UKW-Wellenschalters wird über einen zusätzlichen Seilzug mechanisch die AM/FM-Umschaltung betätigt. Dadurch bewegen sich alternativ die unterschiedlichen Seilantriebe zur Abstimmung einschließlich der Skalenzeiger.
Schaltplan zu diesem Radio Letzte Änderung dieser Seite: 29.08.2022
