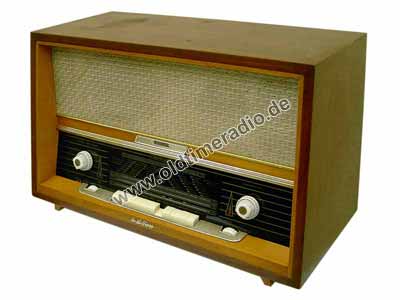

Radio Gerufon Radio Walter Velten KG
Ultra Planet     60 W
Hersteller:   Gerufon Radio Walter Velten KG


Baujahr: 1960
B x H x T (mm): 740 x 450 x 350
Gewicht (kg): 22,0

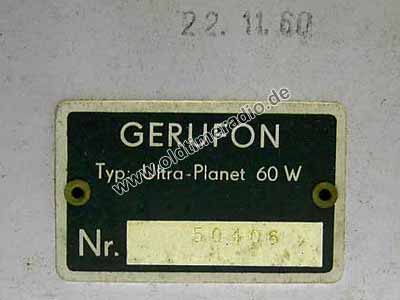

Gerätenummer: 50406
Originalpreis: 765,00 DM
Spannungsversorgung: Netz 110, 127. 220 V ~
Gehäuse: Holz
Röhren: 11: ECC 85, 2 x EF 89, EF 80, EM 84, EAA91, EF 86, ECH 81, EBF 89, EL 84, EZ 81
Lautsprecher: 4: 1 x Type 25/6, 2 x Typ P 95/155-13, 1 x unbekannt
Empfangsprinzip: Superhet
Anzahl Kreise: 8 AM, 11 FM
Wellenbereiche: LW, MW, KW, UKW
ZF: 468 kHz, 10,7 MHz

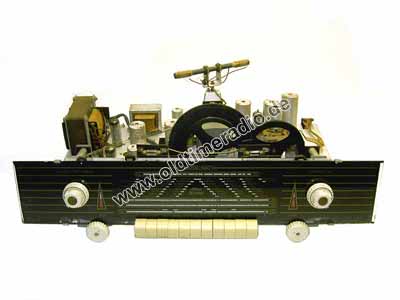

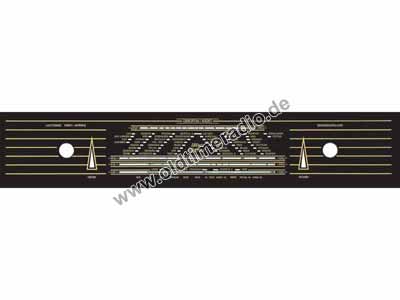

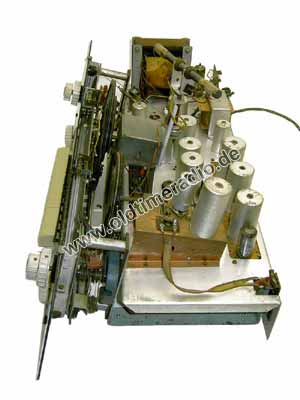

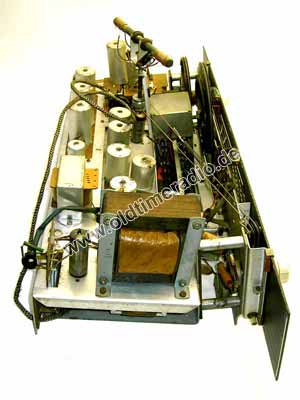

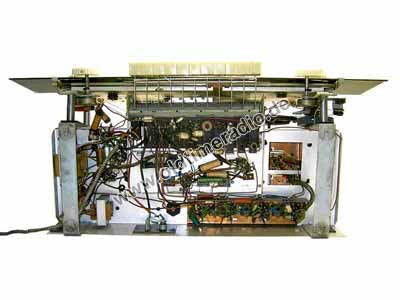

Ein sogenannter Großsuper mit 4 L-Ton. Sehr interessanter Antrieb: durch Betätigung des UKW-Wellenschalters wird über einen zusätzlichen Seilzug mechanisch die AM/FM-Umschaltung betätigt. Dadurch bewegen sich alternativ die unterschiedlichen Seilantriebe zur Abstimmung einschließlich der Skalenzeiger.
Schaltplan zu diesem Radio
