Fernseher
VEB Fernsehgerätewerke Staßfurt

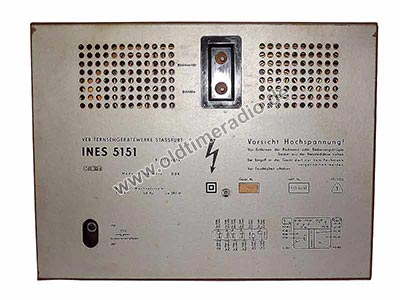

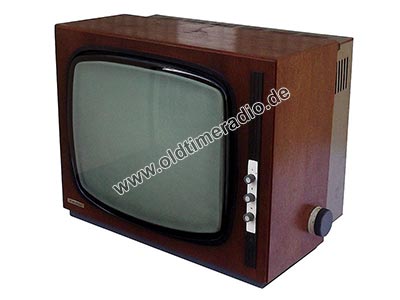

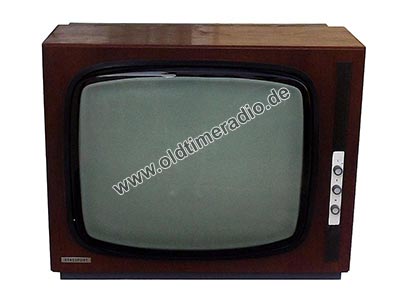

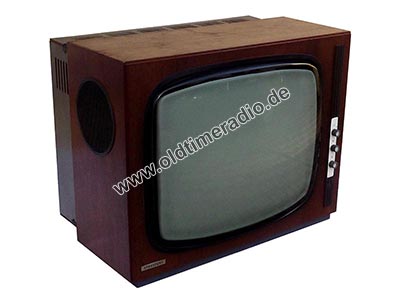

Ines 5151
Hersteller: VEB Fernsehgerätewerke Staßfurt


Baujahr: 1969
B x H x T (mm): 540 x 426 x 340
Gewicht (kg): 23,0
Gerätenummer: 75080, Chassis Nr. 333599
Originalpreis: unbekannt
Spannungsversorgung: Netz 220 V ~
Gehäuse: Holz
Röhren: 13: B 47 G 2, DY 86, ECC 82, EF 183, EF 184, PC 88, PCF 801, PCF 802, PCL 84, PCL 85, PCL 86, PL 500, PY 88
Transistoren: 1: GF 139
Lautsprecher: 1: 124 SB
Empfangsprinzip: Superhet
Wellenbereiche: VHF Band I und III (Kanal 2 ... 12)
ZF: Bild: 38,9 MHz, Ton: 33,4 MHz
Schwarzweiß-Fernseher der Standarsklasse II. Die Bildwidergabe erfolgt durch eine imposionsgeschützte 47-cm-Bildröhre im Bildformat 4:3 (384 x 305 mm) mit einem Bildwechsel von 25 Bilder/s und CCIR-Norm (625 Zeilen).
Das Gerät ist ausgestattet mit einem durchstimmbaren VHF-Band I/III-Tuner und ist vorbereitet für UHF-Empfang. Es verfügt über eine Bild- und Zeilenfangautomatik und eine Bildgrößenstabilisierung.
Die Tonwiedergabe ist "mono".

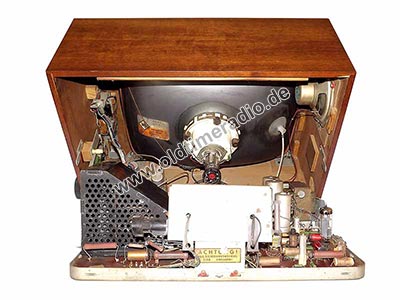

Standardbaugruppen sind die Ablenkeinheit Typ 1171.018-01033 AE 2, der Zeilentrafo Typ 1195.306-00001 und der VHF-Tuner.
