Fernseher
VEB Fernsehgerätewerke Staßfurt

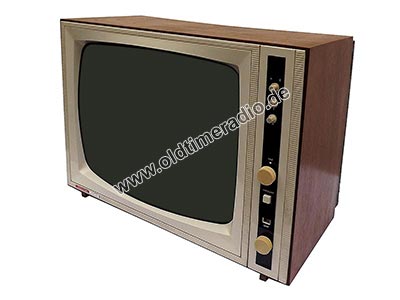

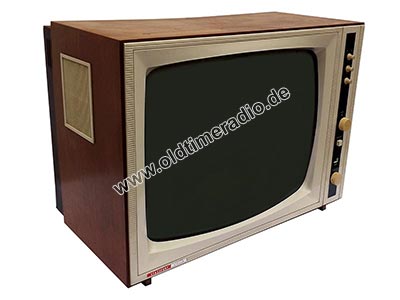

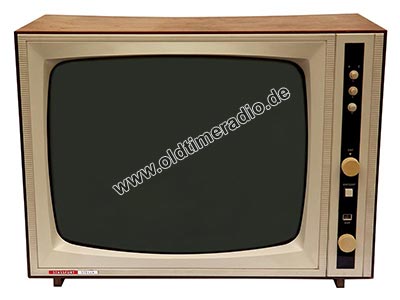

Stella 1102 U
Hersteller: VEB Fernsehgerätewerke Staßfurt


Baujahr: 1970
B x H x T (mm): 675 x 510 x 400
Gewicht (kg): 33,0

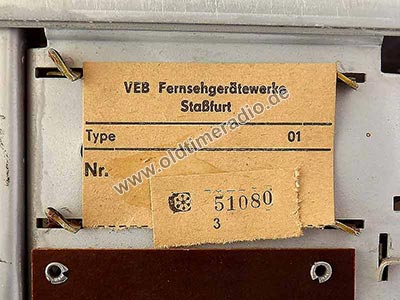

Gerätenummer: 51080
Originalpreis: unbekannt
Spannungsversorgung: Netz 220 V ~
Gehäuse: Holz
Röhren: 13: B 59 G 2, DY 86, ECC 82, EF 183, EF 184, PCC 88, PCF 82, PCF 802, PCL 85, PCL 86, PFL 200, PL 500, PY 88
Transistoren: 4: GF 128, GF 139, 2 x GF 145
Lautsprecher: 1: 115 SB
Empfangsprinzip: Superhet
Wellenbereiche: VHF Band I und III (Kanal 2 ... 12)
UHF Band IV und V (Kanal 21 ... 39)
ZF: Bild: 38,9 MHz, Ton: 33,4 MHz
Zubehör: Stassfurt Fernbedienung FR 72
Schwarzweiß-Fernseher der Standarsklasse II. Die Bildwidergabe erfolgt durch eine imposionsgeschützte 59-cm-Bildröhre im Bildformat 4:3 (480 x 375 mm) mit einem Bildwechsel von 25 Bilder/s und CCIR-Norm (625 Zeilen).

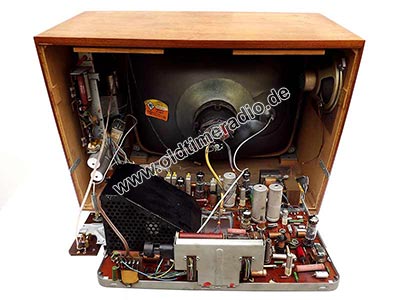

Das Gerät ist ausgestattet mit einem VHF-Band I/III-Kaskodetuner und einem UHF-Tuner Band IV/V. Es verfügt über eine Bild- und Zeilenfangautomatik und eine Bildgrößenstabilisierung.
Die Tonwiedergabe ist "mono".

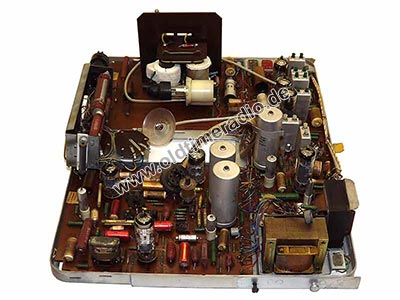

Standardbaugruppen sind die Ablenkeinheit Typ 1171.018-01033 AE 2, der Zeilentrafo Typ 1195.306-00001, der VHF-Trommel-Kanalwähler Typ 1195.060-00001 und der UHF-Tuner Typ 1195.014-00001.
