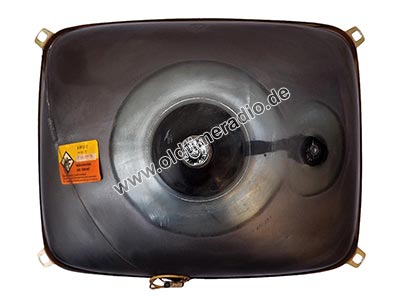

Elektronenröhre VEB Werk für Fernsehelektronik
Bildwiedergaberöhre     B 59 G 2
Hersteller:   VEB Werk für Fernsehelektronik


Baujahr: 1968

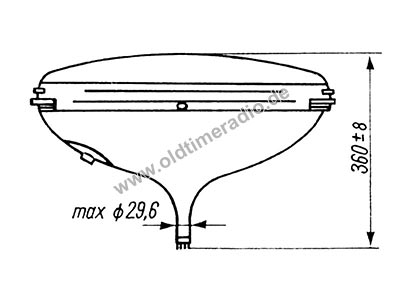

B x H x T (mm): 550 x 405 x 360
Gewicht (kg): 13,5
Gerätenummer: 47.68.00475
Originalpreis: unbekannt
Spannungsversorgung: Uf: 6,3 V, If: 0,3 A, indirekt
Anodenspannung 17 kV
Gehäuse: ohne

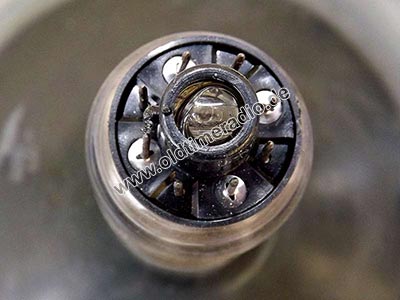

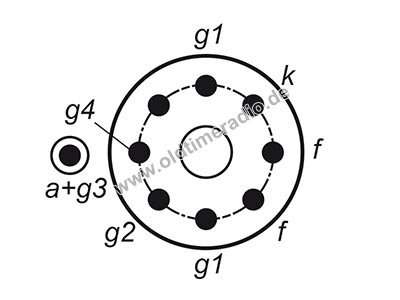

Fassung / Sockel: 8-15 nach TGL 0-44431
Fernsehbildröhre nach TGL 9064.

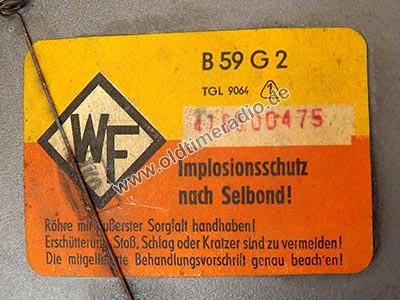

Die Röhre hat eine umlaufender Matallarmierung mit Befestigungsohren und Befestigungslöchern und Implosionsschutz nach Selbond.

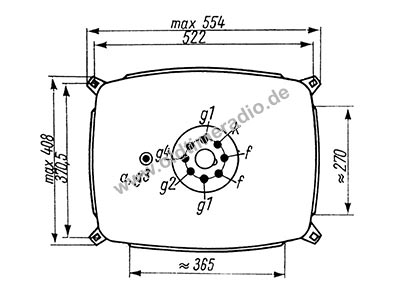

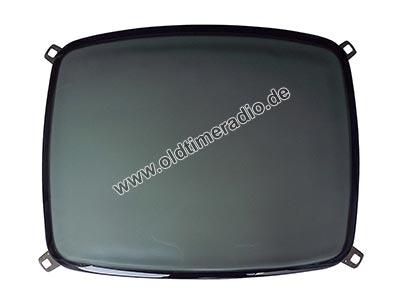

Sie ist damit ohne zusätzliche Schutzglasscheibe verwendbar. Nutzbare Schirmabmessung: 489 x 385 mm. Die Röhre wird statisch fokussiert und magnetisch abgelenkt (Buchstabe "G" = gemischt).
