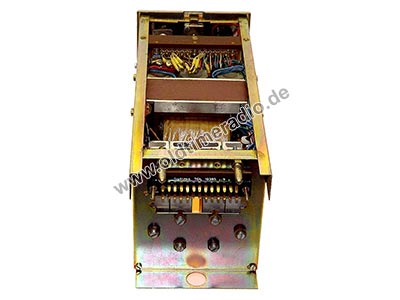

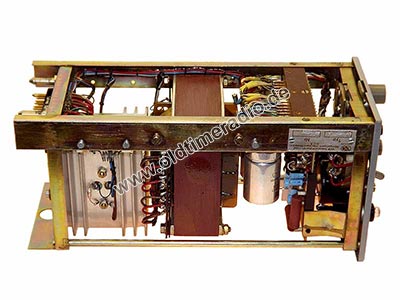

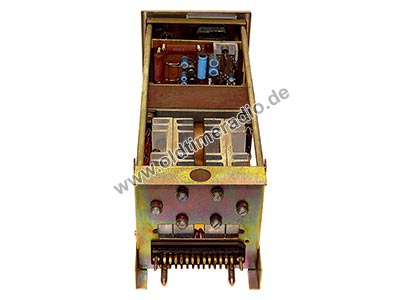

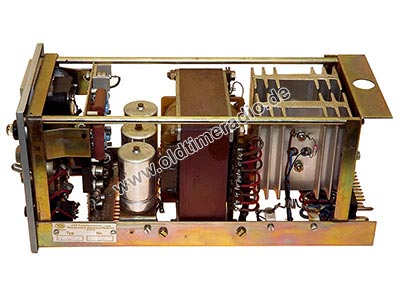

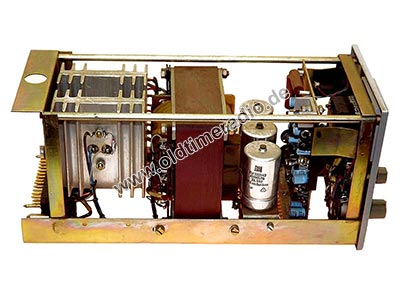

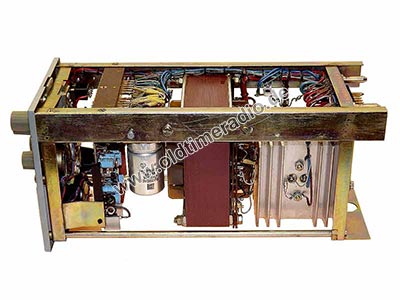

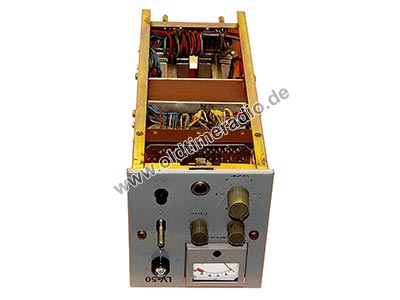

Chassis - Einbaugerät VEB Transformatoren- und Röntgenwerk (TuR)
NF - Leistungsverstärker     LV 50 A
Hersteller:   VEB Transformatoren- und Röntgenwerk (TuR)


Baujahr: 1983
B x H x T (mm): 119 x 134 x 297
Gewicht (kg): 4,7

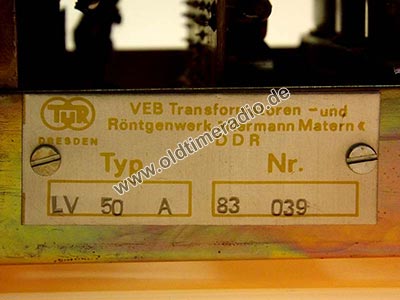

Gerätenummer: 83 039
Originalpreis: unbekannt
Spannungsversorgung: Batterie: 24 V = / 12 V =
Gehäuse: ohne
Transistoren: 14: 3 x KC 509, 2 x KD 503, 2 x KFY 16, 2 x SC 206, 5 x SF 126
Lautsprecher: ohne
Standardverstärker für elektroakustische Anlagen (ELA). Eingang 100 mV, Ausgang 100 V.
Die Ausgangsleistung richtet sich nach der verwendeten Betriebsspannung: 12 V = 25 VA, 24 V = 50 VA.
Dieser Verstärker ist 2 x in der "Tragbaren ekektroakustischen Anlage TELA 74" eingebaut.
