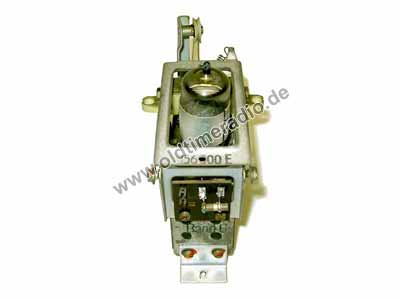

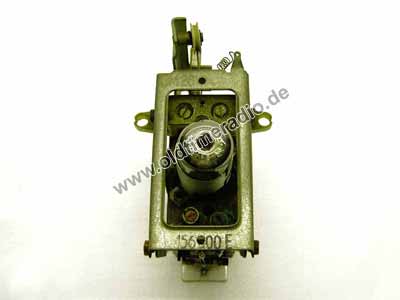

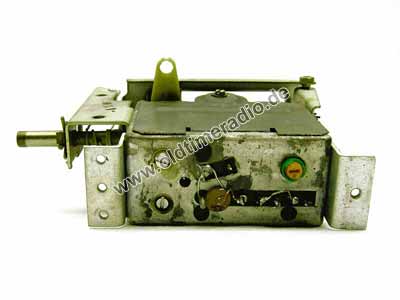

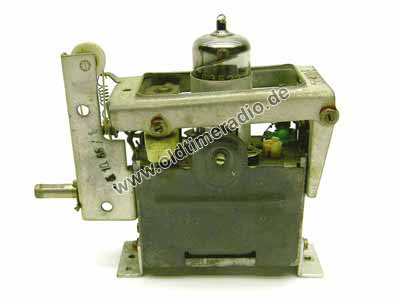

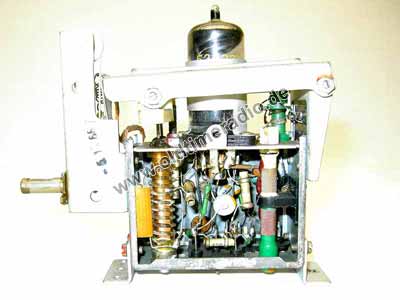

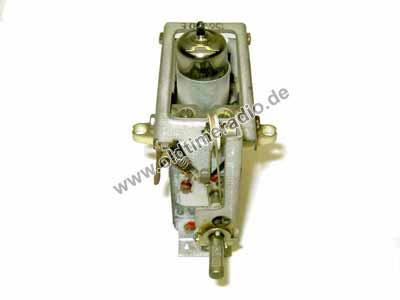

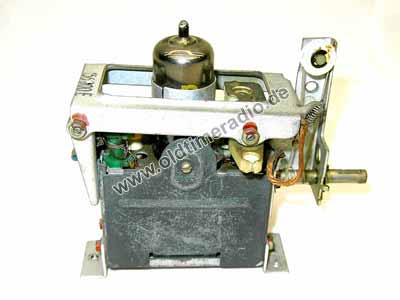

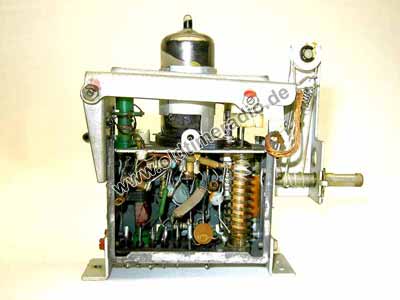

Tuner VEB Stern-Radio Sonneberg
UKW-Tuner     156000 E
Hersteller:   VEB Stern-Radio Sonneberg

Baujahr: 1966
B x H x T (mm): 60 x 105 x 115
Gewicht (kg): 0,22
Gerätenummer: UM 26
Originalpreis: unbekannt
Spannungsversorgung: extern: 6,3 V ~, 200 V GS
Gehäuse: ohne
Röhren: 1: ECC 85
Empfangsprinzip: Superhet
Anzahl Kreise: 5 FM
Wellenbereiche: UKW Band 6: 87,5 ... 100 MHz
ZF: 10,7 MHz
UKW-Tuner (Mischteil) mit Variometerabstimmung.
Ausgang: Zum ZF-Verstärker.
Das erste ZF-Filter ist Bestandteil des Tuners.
Eingebaut im "Halle 5120 A", im "Variant 5550" und im "Heli RC 1".
Letzte Änderung dieser Seite: 11.08.2022
