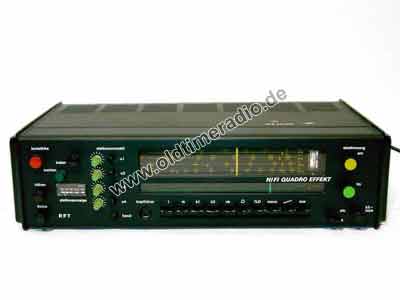

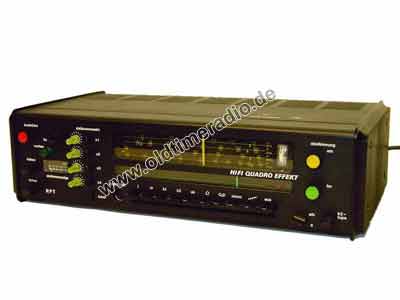

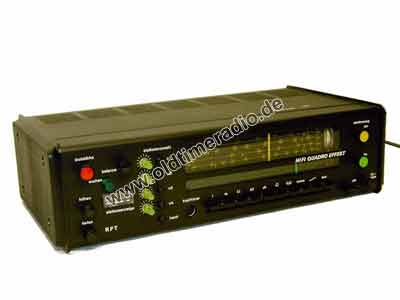

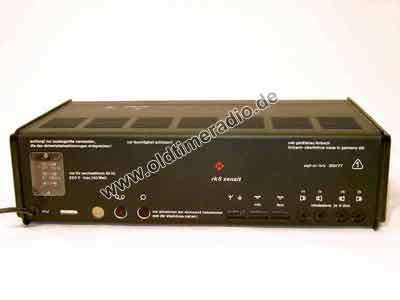

Radio VEB Gerätebau Limbach
Sensit RK 8 Quadro Effekt     RK 8 sensit
Hersteller:   VEB Gerätebau Limbach

Baujahr: 1979
B x H x T (mm): 510 x 130 x 286
Gewicht (kg): 10,0

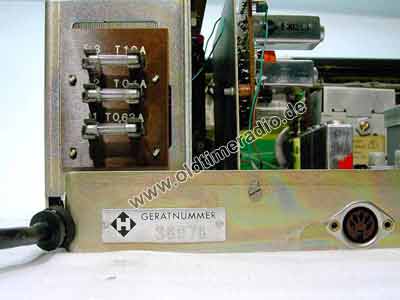

Gerätenummer: 36076
Originalpreis: 1760,00 M
Spannungsversorgung: Netz 220 V ~
Gehäuse: Metall
Transistoren: 51: BC179b, 2 x BC211, 2 x BC213, 4 x KD503, 2 x SC206c, 5 x SC206d, 4 x SC206e, 2 x SC207e, 2 x SC238e, 6 x SC239e, 2 x SF136b, 3 x SF215c, 5 x SF225, 2 x SF231d, SF235, SF236b, 2 x SF245, 3 x SS200, SS216c, SS216d
Lautsprecher: ohne
Empfangsprinzip: Superhet
Anzahl Kreise: 10 AM, 14 FM
Wellenbereiche: LW (145 ... 410 kHz), MW (515 ... 1625 kHz), KW 1 (5,9 ... 7,5 MHz), KW 2 (7,4 ... 22 MHz), UKW (87,5 ... 104 MHz)
ZF: 455 kHz, 10,7 MHz

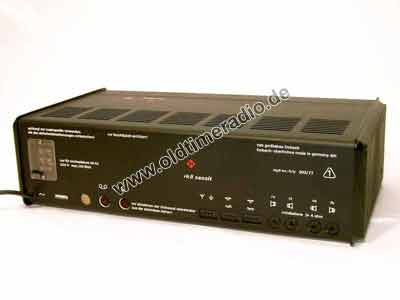

4 Ausgänge für Quadrobetrieb, 2 x 25 W sinus und 2 x 10 W im Quadrobetrieb. 4 Stationstasten, Sendersuchlauf für UKW. Getrennte Abstimmung für AM und FM.
Als Standardbaugruppe ist der Stereodecoder SD 2.1 eingebaut.
Schaltplan zu diesem Radio
