Tuner

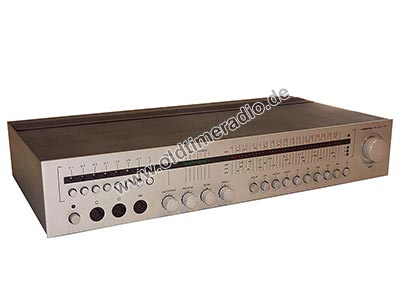

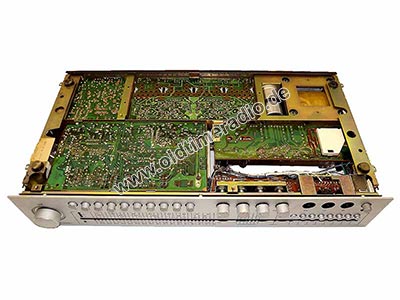

Stereo-Steuergerät     RS 5001
Hersteller:   VEB Robotron Büromaschinen Sömmerda

Baujahr: 1981
B x H x T (mm): 582 x 107 x 340
Gewicht (kg): 10,0

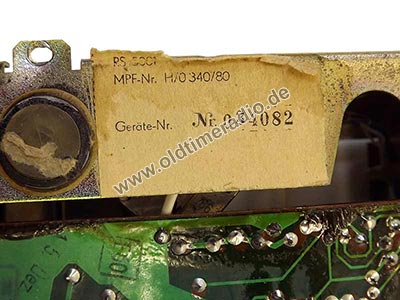

Gerätenummer: 034082
Originalpreis: 1.950,00 M
Spannungsversorgung: 220 V ~
Gehäuse: Holz
Transistoren: 40: 2 x BD 137, 2 x BD 138, K 815 A, 6 x KD 606, 10 x KT 3107, 9 x SC 236 d, SC 236 e, 2 x SC 237 d, 2 x SC 239 d, 2 x SC 239 e, 2 x SF 127 D, SF 225
Integrierte Schaltkreise: 10: A 225 D, A 244 D, A 273 D, 2x A 274 D, 4x A 277 D, A 290 D
Empfangsprinzip: Superhet
Anzahl Kreise: 4 AM, 8 FM
Wellenbereiche: LW (150 ... 285 kHz), MW (520 ... 1605 kHz), KW (5,9 ... 6,2 MHz), UKW (87,5 ... 100 MHz)
ZF: 455 kHz / 10,7 MHz

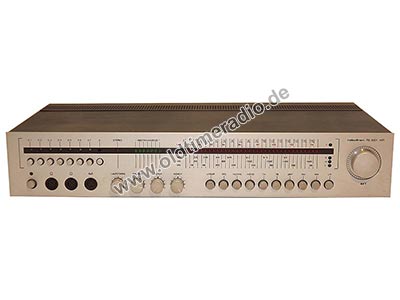

Volltransistorisiertes Luxus-Stereo-Steuergerät. Dualmos-Tuner. 47 LEDs. 8 Festsenderspeicher. Alle Anzeigen über LED. Senderskala ist ein wandernder Punkt über 34-teilige LED-Kette. 2 schaltbare Kopfhörer-Buchsen. Ausgangsleistung: 2× 25 W Sinus. Front aus massivem gebürstetem Aluminium, matt.
Zum Anschluss wurden folgende Lautsprecherboxen empfohlen: B 9251 HiFi, B 9261 HiFi, B 9271 HiFi.
Schaltung zu diesem Modell
